Antes de presentar los pósters y el vídeo, hemos realizado un esquema resumen con todo lo trabajado este cuatrimestre:
CORTIJO DEL FRAILE:
Envolventes Diáfanas
Para el diseño de las envolventes diáfanas, tenemos la idea
de reformar todos los huecos que se colocan en el cortijo. Para ello hacemos una diferencia entre los
huecos de cristalera y los huecos más reducidos de ventana.
-Para la cristalera damos una solución de
aluminio de solución CR 120 y vidrio comfortlux, debido a las temperaturas que
se sufren en la localización de la edificación.
-Mientras que para las ventanas cogemos otra
solución de aluminio, también con un cristal comfortlux.
Ambas soluciones se contratan con una empresa de aluminios
de la zona [MERCADER ALUMINIO], [ISOLAR GLASS]
-Pladur convencional para los tabiques de las
habitaciones
-Placas de pladur FOC para los tabiques del
comedor y la cocina
-Pladur WA para los baños
-Pladur LAN para a envolvente de la fachada, los
trasdosados
-Pladur THERM para aislar las salas de biblioteca
Instalaciones
Instalación de saneamiento:
-Cogemos la solución de levantar el suelo sobre
unos rastreles en la zona de duchas y baños para la circulación de gran parte
de la instalación de saneamientos, que se multiplica en esta zona.
-
Las arquetas de evacuación las colocaremos a
nivel de la cimentación, en las partes de la nueva excavación para la
cimentación
Instalación de electricidad y luces:
Se coloca de forma habitual sobre el interior de los
tabiques de pladur, debido a sus pequeñas dimensiones no nos da mayor problema
esta instalación. En aquellas zonas en las que disponemos de falso techo, la
instalación irá por este falso techo para facilitar su colocación, sobre todo
en iluminación.
Instalación de ventilación:
Debido a sus grandes dimensiones, se decide llevarlo por
completo por el falso techo dispuesto en el pasillo, y de ahí colocarlo
directamente a las habitaciones.
Para ello hemos tenido que cambiar la dirección de la
estructura en este ala inferior del cortijo ya que la estructura planteada
anteriormente impedía el falso techo direccional para el paso de instalaciones,
por lo que hemos pasado de una estructura mixta de vigas metálicas con solibos
de madera a una estructura de madera en su totalidad, con vigas y solibos
También hemos hecho una búsqueda de las empresas que nos
pueden aportar estos materiales de las instalaciones, para conseguir la mayor
mecanización posible.
INFORME SOBRE EL ANALÁSIS DE LOS MECANISMOS E INSTALACIONES
En la clase de hoy nos hemos dividido el trabajo en dos partes:
-Instalación de saneamiento:
oMultitud de tuberías en la zona de duchas públicas. Para solucionar este problema, vamos a elevar el suelo uno o dos peldaños respecto de la zona de vestuario mediante unos rastreles .
oEn los baños a la derecha de la entrada principal, los baños situados en el trasdós del muro principal precisarán de una zona ancha para sus correspondientes desagües. Lo solucionamos creando un gran patinillo común a los tres inodoros.
oHemos realizado un primer esquema de principio que permite ver la organización que vamos a realizar. Esta organización puede estar expuesta a cambios si estos la mejoran.
oLas arquetas de evacuación las colocaremos a nivel de cimentación, llegando hasta la red general de desagües.
oSeparamos aguas negras de aguas grises, pasando las negras por una depuradora. Por lo tanto, habrá que disponer de un pequeño cuarto para la instalación del depósito, la depuradora…
oHemos pensado aprovechar los trasdoses del muro y la tabiquería, así como el uso de suelo flotante y falsos techos para llevar todas las tuberías
-Instalación de electricidad y luces:
oColocamos una caja de protección general en la fachada del edificio al lado de la puerta de acceso principal. A continuación comunicamos esta con el contador general del edificio mediante la línea general de alimentación. Este contador se compone de un fusible, un equipo de protección y medida y la respetiva derivación individual al edificio. Este sistema eléctrico es trifásico.
oEn la segunda parte del esquema eléctrico, pasamos por un interruptor de control de potencia, llegando hasta el cuadro general de mando y protección.
oPor último, en el área que hemos decidido analizar hemos diferenciado tres zonas distintas:
Baños
Habitaciones y pasillo
Duchas
Cada zona dispone de un contador individual, donde se conectan los distinto interruptores correspondientes a las habitaciones, duchas baños….
No hemos tenido ningún problema al realizar esta instalación, ya que el reducido tamaño de sus elementos facilitan pasarlos por los espacios entre pladures: trasdós del muro principal, tabiquerías y falso techo.
Más tarde, durante el resto de la semana hemos seguido investigando y analizando la organización de estas instalaciones y otras más necesarias también en el proyecto.
A grandes rasgos, la dificultad está en el saneamiento, ya que el esquema de mantener los muros exteriores y la organización de nuestro proyecto dificulta algunas evacuaciones. No obstante la solución está planteada.
También hemos pensado otras instalaciones como ventilación. Es aquí cuando el falso techo del pasillo es protagonista, ya que nos permite llevar estas instalaciones a todas las habitaciones y llegar hasta las duchas.
No obstante, cuando pasamos al diseño de otras instalaciones como telecomunicaciones o aguas, nos vemos obligados a empezar a pensar en destinar un lugar específico de instalaciones para cada tipo, debido a que no se pueden aunar todas las instalaciones en el mismo cuarto. Depende de la instalación, estos cuartos han de ser totalmente registrables, por lo que habrá que diseñar estos cuartos con facilidades de desmontaje, como suelos registrables. Hemos pensado ceder parte del área de biblioteca a cuartos de instalaciones, debido a que esta área de por sí ya es bastante grande. Esto nos lleva también a cambiar el tipo de pladur de esa área a uno con características acústicas para evitar que los ruidos de las instalaciones penetren en la biblioteca. En esta zona diseñaríamos un cuarto de calderas, otro de contadores, otro de telecomunicaciones. La ventilación iría en cubierta.
También hemos investigado que empresas podríamos usar para los elementos de nuestras instalaciones, con los materiales que se nos recomendaron en clase. Para conductos de ventilación, chapa galvanizada . Hemos encontrado la empresa INFASA que se sitúa en Madrid.
.
Para conductos de evacuación, PVC o polipropileno. La empresa Adequa uralita proporciona una amplia gama de tuberías de PVC,
Para fontanería,plástico menos calefacción acero negro soldable. La empresa anterior también posee elementos de saneamiento y fontanería por lo que la instalaciones de evacuación y fontanería las realizaremos con la misma empresa.
Por último, aquí dejamos un link con los planos realizados sobre el estudio de estas instalaciones:
A continuación, mostramos el diseño de las divisiones interiores del Cortijo del Fraile. En el plano están especificadas los tipos de pladur que utilizamos para cada área.
La distribución de las placas de pladur es la siguiente:
- Para los tabiques de las habitaciones hemos utilizado el pladur convencional, ya que no requieren ninguna exigencia especifica.
- Para los tabiques del comedor y la cocina hemos utilizado placas de pladur FOC, con alta resistencia al fuego ideales para estos ambientes.
- Los baños, se componen de placas de pladur WA con resistencia a la humedad.
- Para la envolvente de fachada hemos utilizado unas placas especiales denominadas LAN, con características térmicas y acústicas especiales para la envolvente.
-Pladur Therm, para los áreas de biblioteca y sala de vídeo, aislando acústicamente estas áreas tan singulares.
-Placas FON, para los techos, especializados en en acústica. Únicamente los hemos colocado en la biblioteca, sala de vídeo y habitaciones, ya que son las áreas donde los huéspedes necesitaran de un ambiente mas suave.
También hemos revestido de pladur los pilares, respetando la tipología según el área en el que estén.
En cuanto a anclajes y estructura de montaje de pladur, aquí expongo la tabla de donde hemos seleccionado los dos primeros tipos por su facilidad de montaje y nos sirven tanto para tabiques como para techos
A continuación describimos el proceso de fabricación, gestión, almacenaje, puesta en obra de las ventanas, es decir, los elementos diáfanos.
Comenzamos exponiendo un vídeo donde se explica el proceso de fabricación del vidrio, elemento principal de la ventana:
En esta ocasión, las ventanas de Aluminios Mercader no ofrecían una información completa de sus artículos, por lo que la investigación parte de la ventana Unno Thermic de la compañía Technal. Esta empresa nos facilita todo lo que debemos saber de la ventana: herrajes, juntas, sistemas de aireación, tratamiento de superficies, puesta en obra, almacenaje, acristalamiento... Se trata de un catálogo completísimo y muy extenso, cuyo link dejare a continuación. Lámina comercial Unno Thermic
- HERRAJES: las escuadras y los topes son de aluminio. Las bisagras son de aluminio con ejes de acero y casquillos antigripaje de poliamida. Los pivotes de las ventanas giratorias, tanto basculantes como pivotantes, son de aluminio extruido permitiendo giro de 180º con retenedores de seguridad. Mecanismo oscilobatiente dotado de sistema de seguridad contra falsa maniobra. Tornillería de acero inoxidable, o acero tratado con DELTATONE o similar. Resto de accesorios en diversos materiales dependiendo de la aplicación.
-JUNTAS: la estanqueidad se garantiza mediante el sistema de cámara de descompresión y junto central, idóneo para perfiles de altas prestaciones y anchura de 50mm o mayor. Las juntas exteriores que garantizan la estanqueidad han sido fabricadas en EPDM conforma la norma EN 12365. Son fácilmente reemplazables y resisten a las influencias atmosféricas y al envejecimiento conservando su elevada elasticidad.
-TRATAMIENTO DE SUPERFICIES: lacado. La capa de pintura tendrá un espesor mínimo de 60 micras según la norma.
-PUESTA EN OBRA: se recomienda el montaje sobre premarco fix de ALUMAFEL disponiendo el sistema Unno Thermic de una gama de dimensiones y formas diferentes para adaptarse a las necesidades de la puesta en obra. Los cerramientos se colocan con rapidez y precisión mediante fijaciones frontales regulables del sistema fix. Este sistema deja la cavidad necesaria entre el premarco y el cerramiento para el alojamiento de un relleno de espuma de poliuretano que permita un mayor aislamiento térmico y acústico. También permite realizar en su cavidad exterior un selado de seguridad que garantiza la estanqueidad.
-ACRISTALAMIENTO: los perfiles permiten vidrios de anchuras comprendidas entre 9 y 38 mm. El acristalamiento se realiza mediante junquillos clipados, Este sistema ofrece la máxima seguridad frente a la accion del viento. Para mayor comodidad del acristalamiento se dispone de clips accesorios para poder ajunquillar frontalmente el cuarto junquillo de cada ventana.
Catálogo Unno Thermic -> Este documento es muy extenso y explica mediante planos y tablas los cortes y despieces, mecanizado, montaje, marcados CE. También se explica de madera gráfica el proceso de montaje de los elementos.
GESTIÓN DE LA FABRICACIÓN, ALMACENAJE Y TRATAMIENTO DE LOS ELEMENTOS
Manual de control de producción en el taller para el mercado de ventanas
Se trata de un manual explicativo de la producción o e fábrica de ventanas: cómo se gestiona, se almacena, se transporta y sus correspondientes marcado. También se explican el procedimiento y control de su fabricación así como los ensayos a realizar.
MONTAJE DEL SISTEMA: COMPROBACIÓN GEOMÉTRICA, POSICIONAMIENTO, FIJACIÓN, COLOCACIÓN
En los siguientes vídeos se explica cómo instalar una ventana; desde su colocación, medición, fijación y remates. Los primeros tres vídeos explican todo ese proceso, mientras que el último explican la colocación de los elementos de protección como la persiana y su caja, o una persiana de lamas verticales.
GESTIÓN AMBIENTAL: ELECCIÓN DE SISTEMAS Y COMPONENTES CERTIFICADOS, GESTIÓN EN FÁBRICA, GESTIÓN EN EL TRANSPORTE, EN OBRA, GESTIÓN DE LABORES DE USO, LIMPIEZA, MANTENIMIENTO Y MONTAJE
El documento citado anteriormente en la gestión de fabricación y almacenaje nos explica también la gestión de la fábrica, así como la obtención de los certificados necesarios.
Ahora continuaremos con la descripción y estudio del siguiente tipo de hueco, la puerta. Recurriendo una vez más a Technal, hemos escogido la Puerta Soleal PY
La puerta Soleal destaca por incorporar rotura de puente térmico y ofrecer una estética de diseño recto. Está especialmente diseñada para soportar grandes pesos y ofrecer la posibilidad de crear grandes dimensiones de hoja.
DISEÑO
La puerta Soleal une la elegancia y robustez de sus líneas con las prestaciones térmicas. Compuesta por perfiles de módulo 55 mm de tres cámaras, donde una está formada por la rotura térmica realizada por barretas de poliamida de 20 mm, que nos proporciona un valor de UH= 1,9 W/m2K.
COMPOSICIONES
Dispone de soluciones para puertas de una o dos hojas que abren hacia el exterior o el interior, mas la opción de compuestos con fijos laterales y/o superiores. Como remate inferior existe la opción de puerta sin perfil suelo o con perfil inferior a modo embellecedor o con integración de batiente para aportarle prestaciones de estanqueidad. La puerta Soleal dispone de freno oculto en el travesaño superior de marco, de fuerza 3 a 6 con posibilidad de bloqueo a 90º.
ESTANQUEIDAD
La estanqueidad se realiza mediante doble barrera de juntas TPV (termoplásticos vulcanizadas) continuas en los ángulos, en montantes y travesaño superior, y con doble línea de felpas en el travesaño inferior de hoja.
ACRISTALAMIENTO
La capacidad de acristalamiento que acepta el sistema varía de 20 a 42 mm. La fijación de los cristales o paneles se realiza mediante la aplicación de junquillo clipables por la parte interior de la junta EPDM calidad marina. Estos junquillos estan disponibles en canto recto, siguiendo el diseño general de la serie.
DIMENSIONES
La puerta Soleal permite soportar pesos de hasta 150 Kg por hoja y realizar puertas de dimensiones máximas de hoja de 2,60 m de alto x 1,30 m de ancho, mediante cuatro bisagras de colocación deslizante por las ranura interiores de los perfiles. La puerta PY dispone de perfiles para aplicaciones de dimensión estándar y perfiles reforzados para abarcar estas máximas prestaciones de peso y medidas específicadas.
MARCO
Perfiles tubulares simétricos de 3 cámaras de 55 mm, con rotura de puente térmico. Un perfil mono cámara de rotura de puente térmico térmico, utilizable en el horizontal superior de marco, permite la integración del cierrapuertas oculto. La rotura térmica centrada se obtiene mediante una doble barreta ensamblada, de 20 mm de poliamida PA6.6 con 25% de fibra de vidrio. La puerta Soleal dispone de opción de marco sin ranuras y marco con doble ranura para permitir el clipaje de chapas y el montaje de tapajuntas y vierteaguas.
HOJA
Perfiles tubulares simétricos de 3 cámaras de 55mm. La rotura térmica centrada se obtiene mediante una doble barreta ensamblada, de 20mm de poliamida PA6.6 con 25% de fibra de vidrio. Los perfiles permiten composición de hojas con zócalos o perimetrales, así como la apertura hacia el interior o exterior.
Para el acristalamiento, la puerta Soleal dispone de una oferta de 6 juntas continuas en los ángulos, 1 junta exterior y 5 juntas interiores, que combinadas entre si, permiten acristalamientos entre 20 y 42 mm de espesor.
HERRAJES
Maneta doble con roseta y doble sobre placa con cuadradillo de 8mm y maneta simple. Las manetas doble y simple pueden ser en aluminio o acero inoxidable. Tirador en barra, adaptable a la altura de la puerta, en aluminio o acero inoxidable. Oferta de base con cierres de 1 punto con resbalón o rodillo. Y oferta de cierres multipuntos, dotado de terminales con forro aislante premontado y una varilla aislante rígida (sistema patentado) que asegura la continuidad de la rotura de puente térmico en toda la altura.
Bisagras de 3 cuerpos con regulación invisible. El eje de las bisagras es de 12 mm permitiendo cargas por hoja hasta 150 Kg. La colocación de la bisagra se realiza sin mecanizaciones, por contraplaca guiada por las ranuras del marco y la hoja. Un útil adaptado a la bisagra permite la regulación en altura de la puerta en posición cerrada en obra.
OPCIONES
Cierra puertas hidráulico oculto de fuerza 3 a 6 encastrado en el travesaño superior de marco. Permite bloquear la hoja a 90º y un tapón de regulación integrado en la guía permite limitar la apertura. Dispone de tres regulaciones para controlar independientemente, la rapidez de cierre, el freno de apertura y el golpe final.

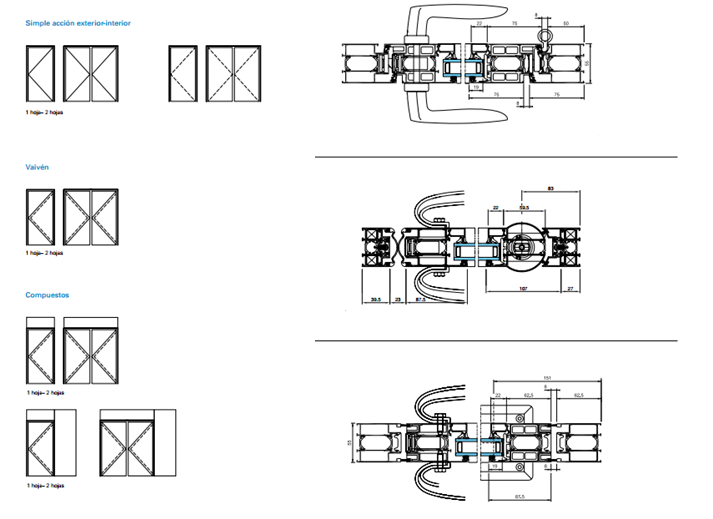

APLICACIONES
1 hoja apertura interior
1 hoja apertura exterior
2 hojas apertura interior
2 hojas apertura exterior
Compuestos con fijos
Enlace al catálogo comercial de la página oficial de Technal:
*Nota: El proceso de fabricación, de montaje y mantenimiento se adjunta en un enlace de Google Drive, debido a que hay que estar registrado para ver dichos enlaces desde la página web oficial de Technal.
Aunque no sea de la empresa Technal, hemos encontrado un manual de operación, cuidado y mantenimiento de puertas y ventanas de aluminio. En él se explican las precauciones que hay que tener en cuenta y como se realizan las tareas de mantenimiento y limpieza de los perfiles y vidrios.
Para los elementos diáfanos del Cortijo del Fraile, nos hemos decantado por la elección de puertas de acero inoxidable y de ventanas de aluminio. Queremos que los cristales utilizados posean protección solar debido a que Almería es un lugar en el que el sol castiga mucho y el calor es un elementos del día a día.
Nos hemos decantado por dos empresas. La primera es Aluminios Mercader, que se sitúa en Almería por lo que el coste de transporte del material y contacto con la empresa es sencillo. Lo mismo pasa con la otra empresa, Technal, que posee también empresa en Almería.
La empresa Mercader nos proporcionará las ventanas. Nuestra elección han sido las siguientes ventanas de aluminio:
VENTANAS DE ALUMINIO AWS 75 SI
El sistema de ventanas Schüco AWS 75 SI (Super Insulation) con un alto aislamiento térmico posee un valor medio de Ufde 1,4 W/m2K. Los perfiles finos aseguran un máximo de transparencia proporcionándole a su hogar estancias llenas de luz.
La ventana Schüco AWS 75 SI cuanta además con las ventajas inmejorables del aluminio: durabilidad, estabilidad, resistencia, finos marcos y una gran variedad de opciones de diseño incluso ara ventanas de gran tamaño.
La perfecta combinación de control solar con el mejor aislamiento térmico del mercado gracias a su valor U del 1.0.
-Óptimo factor solar (42%): filtra la radiación directa del sol en los meses donde más horas de sol soportan las fachadas y más caro resulta conseguir confort térmico (el coste de producir una frigoría es tres veces mayor que el de una caloría).
-Mayor confort en viviendas sin aire acondicionado así como un ahorro directo en la factura de aire acondicionado para las viviendas que lo tengan.
-Máximo ahorro de calefacción en invierno gracias al valor U más bajo del mercado
VIDRIO COMFORTFLUX
Gracias a su bajo coeficiente K o valor U y su reducido Factor Solar, es un vidrio para la climatización que puede complementar la función de Protección Solar con el Ahorro Energético de baja emisividad.
Su bajo Factor Solar consigue reducir la cantidad de energía solar no deseada en el interior de un edificio y, debido a que es capaz de mantener uniforme la temperatura interior, ISOLAR COMFORTFLUX ayuda a ahorrar energía.
Por otro lado, las puertas las encargamos a Technal. Hemos elegido el tipo de puerta SOLEAL, que destaca por incorporar rotura de puente térmico y ofrecer una estética de diseño recto. Está especialmente diseñada para soportar grandes pesos y ofrecer la posibilidad de crear grandes dimensiones de hoja, perfecta para nuestro pesado muro de piedra.
La puerta Soleal une la elegancia y robustez de sus líneas con las prestaciones térmicas. Compuesta por perfiles de módulo 55mm de tres cámaras, donde una está formada por la rotura térmica realizada por barretas de poliamida de 20mm, que nos proporciona un valor de UH=1,9 W/m2K.
En el siguiente panel mostramos los planos y detalles de estos elementos, así como el replanteo de algunos huecos del ala norte que miran hacia el patio, convirtiéndolos en cristalera debido a que esa zona se destinará a uso común. También mostramos las medidas de los huecos, así como los detalles de puntos críticos como la unión de puerta con ventana. Por último acompañamos el panel con las características técnicas de los elementos.
Dejamos aquí los links tanto del vídeo como de los paneles. Sentimos las molestias, pero el vídeo superaba el tamaño máximo permitido para subirlo en el blog.
